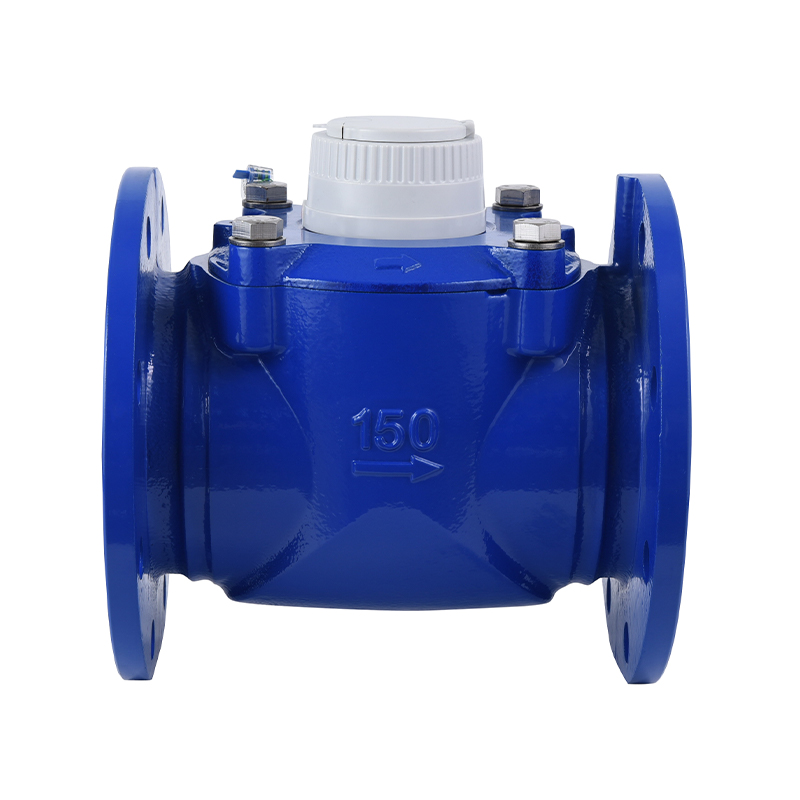

A WPD széles tartományú vízszintes spirálszárnyú vízmérő áttekintése
A WPD széles tartományú vízszintes spirálszárnyú vízmérő A vízáramlás nagy pontosságú mérésére tervezték városi, ipari és kereskedelmi alkalmazásokban. Vízszintes spirális kialakítása lehetővé teszi a pontos leolvasást széles áramlási tartományban, a nagyon alacsonytól a nagy térfogatig, így rendkívül sokoldalú.
A mérő a mechanikai megbízhatóságot minimális karbantartási igénnyel ötvözi, hosszú élettartamot biztosítva még igényes vízviszonyok között is. A WPD mérő stabil leolvasást biztosít minimális eltéréssel ( ±1% teljes áramlásnál ), biztosítva az ipari szabványoknak való megfelelést.
Tervezési és műszaki jellemzők
Vízszintes spirális szárny mechanizmus
A WPD vízóra vízszintes spirális szárnyas rotort használ, amely egyenletesen forog a víz áramlása alatt. Ez a kialakítás minimálisra csökkenti a súrlódást, és pontos mérést tesz lehetővé alacsony és nagy áramlási körülmények között is, ellentétben a hagyományos egyrotoros mérőkkel, amelyek alacsony áramlás esetén elveszíthetik a pontosságot.
Széles hatótávolságú képesség
Széles tartományú áttétellel (R = Qmax/Qmin) ig 200:1 , a WPD mérő rendkívül alacsony áramlást képes mérni anélkül, hogy feláldozná a nagy áramlási pontosságot. Ez kulcsfontosságú a számlázás, a vízkészlet-gazdálkodás és a szivárgásérzékelés szempontjából az önkormányzati rendszerekben.
Tartós anyagok
A meter body is constructed from corrosion-resistant alloys or high-grade stainless steel. Internal components use wear-resistant polymers to maintain accuracy and reduce maintenance frequency. For example, the spiral wing rotor can withstand sand content up to 150 mg/l mérhető kopás nélkül.
Alkalmazások a vízelosztásban
Városi Vízhálózatok
A WPD mérőket széles körben használják a városi vízellátó hálózatokban a háztartási és kereskedelmi fogyasztás pontos mérésére. Széles tartományuk és alacsony áramlási érzékenységük lehetővé teszi a kis szivárgások észlelését, így csökkentve a vízveszteséget az elosztórendszerekben.
Ipari vízfelügyelet
A nagy vízigényű iparágak, mint például a gyártás vagy az élelmiszer-feldolgozás, nagy pontosságuk és tartósságuk miatt profitálnak a WPD-mérőkből. A mérő jelentős nyomásesés nélkül képes turbulens áramlásokat mérni, ezzel biztosítva a működési hatékonyságot.
Öntözési és mezőgazdasági rendszerek
Az öntözésnél fontos az egyenletes vízeloszlás fenntartása. A WPD mérő széles tartományú kialakítása pontos mérést tesz lehetővé változó áramlási körülmények között is, javítva az öntözés hatékonyságát és csökkentve a vízpazarlást.
Teljesítményspecifikációk
A WPD vízmérő teljesítményét meghatározó kulcsfontosságú specifikációk közé tartoznak az áramlási tartomány, a pontosság és a tartósság mérőszámai. Az alábbi táblázat a tipikus értékeket mutatja:
| Paraméter | Tipikus érték | Megjegyzések |
|---|---|---|
| Áramlási tartomány (Qmin – Qmax) | 0,5-60 m³/h | Tipikus önkormányzati telepítésekhez |
| Pontosság | ±1% teljes áramlásnál | ISO 4064 kompatibilis |
| Nyomásértékelés | 1,6 MPa | Alkalmas szabványos vízellátó hálózatokhoz |
| Üzemi hőmérséklet | 0-50°C | Ideális hideg víz mérésére |
Telepítési útmutató
A megfelelő telepítés biztosítja az optimális teljesítményt és hosszú élettartamot. Kövesse az alábbi lépéseket:
- Szerelje fel a mérőt vízszintesen, hogy a spirális szárnyas rotor a megfelelő helyzetben maradjon.
- A turbulencia csökkentése érdekében ügyeljen arra, hogy az egyenes csőhosszak legalább 5 × DN az áramlás irányában és 2 × DN lefelé.
- A rendszertől függően megfelelő karimákat vagy menetes csatlakozásokat használjon.
- Ellenőrizze a törmeléket, és öblítse át a csővezetéket a telepítés előtt.
Karbantartás és hosszú élettartam
A WPD vízmérőket alacsony karbantartási igényű működésre tervezték. A legfontosabb ajánlások a következők:
- Az üledék felhalmozódásának és a rotor szabadságának időszakos ellenőrzése.
- A belső szűrő tisztítása vagy cseréje az eltömődés elkerülése érdekében.
- A vízminőségtől függően 1-2 évenkénti kalibrálási ellenőrzések.
- Kerülje a fagynak való kitettséget, amely károsíthatja a mérőtestet vagy a forgórészt.
A WPD vízmérők előnyei
A WPD meter offers several advantages over traditional water meters:
- Széles mérési tartomány nagy pontossággal kis és nagy áramlási sebességeknél.
- A tartós vízszintes spirálszárnyú kialakítás csökkenti a kopást és meghosszabbítja az élettartamot.
- Minimális nyomásveszteség az alacsony súrlódású rotor működése miatt.
- Sokoldalú alkalmazások városi, ipari és öntözőrendszerekben.
