1. A vezetékes vízvezetéken átfolyó teljes vízfogyasztást rögzíti. Nem használható szennyvíz vagy korrozív folyadékok adagolására.
2. Ez a vízmérő eltávolítható szerkezettel rendelkezik: a vízmérőt nem kell eltávolítani a csővezetékből, és a szerkezet kihúzható javítás vagy csere céljából.
3. A mérőmechanizmus jó univerzális, ami csökkenti a pótalkatrészek szükségességét. Alacsony nyomásveszteséggel és hosszú élettartammal is rendelkezik.
4. Fenntartható mágneses vagy nem mágneses jelzőmutatókhoz. Különféle távoli átviteli eszközök konfigurálhatók a különböző igényeknek megfelelően a távoli mérőleolvasási funkció megvalósításához.
DN400-600 vízszintes kivehető vízmérő
- Műszaki paraméterek
- Rólunk
- Kapcsolat
Külső méretek és súly
| Modell | Kaliber | Hosszú | Magas | Magas | Csatlakozási mód | Súly | ||
| mm | A karima külső átmérője | Csavarfurat középső kör átmérője | Az összekötő csavarok száma | kg | ||||
| LXLC(Y)-50/50F | 50 | 200 | 256/245 (F) | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)-65/65F | 65 | 200 | 266/255 (F) | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)-80/80F | 80 | 225 | 276/265 (F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)-100/100F | 100 | 250 | 286/275 (F) | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)-125/125F | 125 | 250 | 301/290 (F) | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)-150/150F | 150 | 300 | 345/335 (F) | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)-200/200F | 200 | 350 | 373/365 (F) | 500 | 340 | 295 | 8xM20 | 41.0 |
| LXLC(Y)-250/250F | 250 | 450 | 493/485 (F) | 710 | 395 | 350 | 12xM20 | 83.0 |
| LXLC(Y)-300/300F | 300 | 500 | 516/505 (F) | 730 | 445 | 400 | 12xM20 | 99.0 |
| LXLC(Y)-400/400F | 400 | 600 | 631/620 (F) | 830 | 565 | 515 | 16xM24 | 163.0 |
| LXLC(Y)-500/500F | 500 | 800 | 739/730 (F) | 930 | 670 | 620 | 20xM24 | 270.0 |
| LXLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| LXLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| LXLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| LXLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| LXLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| LXLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| LXLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
Megjegyzés:
1) A karimás csatlakozásnak meg kell felelnie a GB/T172416-2008/XG-2011 PN10 beépített öntöttvas karima előírásainak, és a megrendeléskor különleges specifikációkat kell javasolni.
2) A G magassági méret a szerkezet szétszereléséhez szükséges. A külső méretek és súlyok csak tájékoztató jellegűek, a tényleges termék az irányadó.

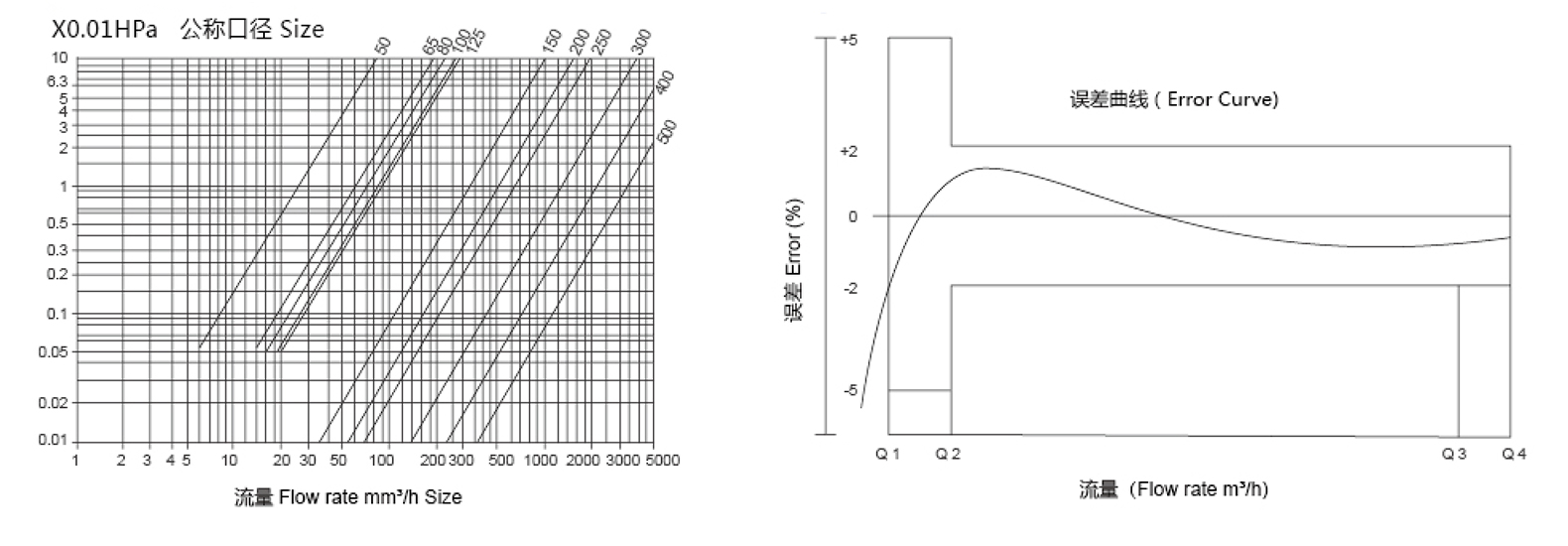

Nyomásveszteségi görbe / Teljesítményhiba görbe
Műszaki mutatók
1. Áramlási paraméterek
| Kaliber | K 3 /K 1 | Túlterhelési áramlási sebesség | Közös forgalom | Határáramlás | Minimális áramlási sebesség | Minimális olvasás | Maximális olvasás |
| m³/h | L/h | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99 999999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 |
| 16000.0 | 10000.0 | ||
| 80 | 1000 | 20000.0 | 12500.0 | ||||
| 50 |
| 32000.0 | 20000.0 | ||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
Maximálisan megengedett hiba:
a) A megengedett legnagyobb hiba az alacsony zónában (QisQ
2. Paraméterek
| Projekt tartalma | paramétert |
| Hőmérséklet minősítés | T30/90 |
| Nyomás minősítés | TÉRKÉP16 |
| Áramlási mező érzékenységi szintje | U0/D0 |
| Nyomásveszteség szintje | △pl6 |
| Pontossági osztály | 2. szint |
Megjegyzés: The temperature level of LXLC (Y)/R-50~200 is T30/90.
Távoli átviteli séma
Ról Ningbo Water Cube Instrument Technology Co., Ltd.
Ningbo Water Cube Instrument Technology Co., Ltd. egy Kínai DN400-600 vízszintes kivehető vízmérő Gyártók és Nagykereskedők DN400-600 vízszintes kivehető vízmérő Szállítók nagy átmérőjű vízmérők és vízmérő szerkezetek gyártására szakosodott, beleértve a terméktervezést és -fejlesztést, szerszámgyártást, fröccsöntést, valamint összeszerelést és hitelesítést. Az ipari lánc teljes, és hosszú távú együttműködést folytatunk számos hazai vállalkozással. Vállalati cél: minőség első, hírnév első. Szívesen látjuk az iparág kollégáit látogatásra és tanácsadásra.
-
Iparági szabvány
-
9+ éves iparági tapasztalat
-
Sok országba exportálunk
-
7*24 órás ügyfélszolgálat
Népszerű ajánlatok
Legfrissebb hírek
Közvetlen következtetés a WPH vízszintes spirálszárnyú vízmérőről A WPH vízszintes spirálszárnyú vízmérő rendkívül pontos áramlásmérést és megbízható...
A következő generációs WPH vízszintes spirális szárnyas vízmérők forradalmasítják a pontos vízáramlás-figyelést
30-Apr-2026
WI öntözővízmérő: alapfunkció és azonnali érték A WI öntözővízmérő egy precíziós berendezés, amely az öntözőrendszerek vízhozamának mérésére szolgál, pontos fogyasz...
WI öntözővízmérő útmutató: Működési elvek, típusok és intelligens gazdálkodási alkalmazások
23-Apr-2026 Mi az a WPH vízszintes spirálszárnyú vízmérő? A WPH vízszintes spirálszárnyú vízmérő egy nagy pontosságú eszköz a csővezetékekben lévő víz áramlásának mérésé...
WPH vízszintes spirálszárnyú vízmérő: pontosság, tartósság és hatékonyság
16-Apr-2026 Mik azok az egyedi függőleges vízmérők? Az egyedi függőleges vízmérők speciális eszközök a függőleges csővezetékekben lévő víz áramlásának mérésére. Ezeket a mérőket úg...
Egyedi függőleges vízmérők szabása a fokozott pontosság és hatékonyság érdekében
09-Apr-2026 Bevezetés a függőleges vízmérőkbe A függőleges vízmérők olyan speciális műszerek, amelyeket lakossági és ipari vízfogyasztás mérésére használnak. Ezek a mérőórák kiemel...
A vízmérés optimalizálása: a függőleges vízmérők szerepe a modern berendezésekben
02-Apr-2026Iparági ismeretek
DN400-600 vízszintes kivehető vízmérő mérőmechanizmus Univerzális
A tervezési filozófia a DN400-600 vízszintes kivehető vízmérő a modularitásra és a szabványosításra összpontosít, lehetővé téve a mérőmechanizmus konzisztens működését különböző méretekben és működési körülmények között. A Ningbo Water Cube Instrument Technology Co., Ltd. a belső áramlási csatornákat, a rotorrendszereket és a mágneses tengelykapcsoló-szerelvényeket pontos mérettűréssel tervezte az egyenletes teljesítmény elérése érdekében. A moduláris megközelítés lehetővé teszi a mérőmechanizmus eltávolítását, javítását vagy cseréjét a csővezeték konfigurációjának megváltoztatása nélkül, ami csökkenti a karbantartási időt és a működési zavarokat. Ezen túlmenően ez az univerzális kialakítás biztosítja, hogy a DN400-tól DN600-ig terjedő tartományon belül ugyanazt a típusú mechanizmust lehessen alkalmazni a különböző mérőórákban, leegyszerűsítve a készletkezelést és csökkentve a szükséges speciális pótalkatrészek számát. A rotor és a regiszter alkatrészei gondosan vannak egymáshoz igazítva, hogy a kalibrálási konzisztenciát fenntartsák, biztosítva, hogy a vízáramlás mérései pontosak legyenek változó nyomáson és áramlási körülmények között. A tervezési fázisban a szabványosítás hangsúlyozásával a Ningbo Water Cube Instrument Technology Co., Ltd. biztosítja, hogy a DN400-600 mérőkészülékek megbízható mérési eredményeket adjanak, miközben megkönnyíti a karbantartást és a telepítés hatékonyságát több helyszínen és vízrendszerben.
A DN400-600 vízszintes eltávolítható vízmérő univerzális mérőmechanizmust használ, amely támogatja a cserélhető alkatrészeket, lehetővé téve a hatékony készletkezelést és az üzemeltetési költségek csökkentését. A Ningbo Water Cube Instrument Technology Co., Ltd. úgy tervezte meg a mérőrotort, a mágneses tengelykapcsolót és a regisztermodulokat, hogy azok több mérős modellben is használhatók legyenek. Ez a tervezési megközelítés lehetővé teszi a vízszolgáltatók számára, hogy kisebb tartalékalkatrész-készletet tartsanak fenn, miközben azonnali rendelkezésre állást biztosítanak, ha karbantartásra van szükség. Ha egy forgórész vagy mágneses tengelykapcsoló cserére szorul, a szabványos alkatrészek zökkenőmentesen illeszkednek testreszabás nélkül, minimalizálva az állásidőt és leegyszerűsítve a technikusok munkafolyamatait. Az ezzel az univerzálisan elérhető pótalkatrész-hatékonyság csökkenti a több egyedi alkatrész hosszú távú tárolásának szükségességét, és minimalizálja a települési vízrendszerek logisztikai bonyolultságát. Ezenkívül a szabványos kialakítás javítja a karbantartási ütemtervek kiszámíthatóságát, lehetővé téve a megelőző alkatrészcsere stratégiákat, meghosszabbítja az élettartamot és biztosítja a zavartalan működést. A DN400-600 mérőeszközök cserélhető alkatrészei csökkentik a karbantartó személyzet képzési követelményeit is, mivel ugyanazok a karbantartási eljárások vonatkoznak több egységre is, javítva a konzisztenciát és csökkentve a működési hibák lehetőségét. Az alkatrészek szabványosításának ez a megközelítése a Ningbo Water Cube Instrument Technology Co., Ltd. mérnöki stratégiájának jelentős jellemzője.
A DN400-600 vízszintes eltávolítható vízmérő univerzális mérőmechanizmusát úgy tervezték, hogy pontosan működjön különféle csővezetékek és üzemi körülmények között. A Ningbo Water Cube Instrument Technology Co., Ltd. biztosítja, hogy a mérő megbízhatóan működjön változó nyomás, áramlási sebesség és csővezeték-konfiguráció mellett. A belső mérőelemek, beleértve a rotort, a járókereket és a mágneses tengelykapcsolót, minimális ellenállásra optimalizáltak, csökkentve a nyomásveszteséget, miközben megőrzik a mérési pontosságot. Ez a kompatibilitás lehetővé teszi ugyanazt a mérőmodellt települési vízvezetékekbe, ipari elosztórendszerekbe és kereskedelmi csővezetékekbe további módosítások nélkül. Az univerzális kialakítás leegyszerűsíti a tervezést és a telepítést, mivel a vízművek szabványosíthatnak egy mérőtípust több alkalmazáshoz. Ezenkívül biztosítja a konzisztens kalibrálást a telepítések között, csökkentve a területspecifikus beállítások szükségességét. Egy moduláris és adaptálható mérőmechanizmus integrálásával a Ningbo Water Cube Instrument Technology Co., Ltd. lehetővé teszi, hogy a DN400-600 mérőműszerek magas teljesítményt tartsanak fenn, függetlenül a környezeti változásoktól, a működési összetettségtől vagy a csővezeték átmérőjétől, ami növeli a vízelosztó hálózatok megbízhatóságát és kezelhetőségét.
A DN400-600 vízszintes eltávolítható vízmérő kiváló karbantartási hatékonyságot biztosít univerzális mérőmechanizmusának és kivehető kialakításának köszönhetően. A Ningbo Water Cube Instrument Technology Co., Ltd. úgy fejlesztette ki a mérőt, hogy a mérőmechanizmust a csővezeték leválasztása nélkül ki lehessen venni ellenőrzéshez, kalibráláshoz vagy cseréhez. Ez a moduláris megközelítés csökkenti az állásidőt, és lehetővé teszi a vízszolgáltatók számára, hogy megelőző vagy korrekciós karbantartást végezzenek a vízszolgáltatás minimális fennakadása mellett. A szabványosított alkatrészek tovább egyszerűsítik a karbantartási eljárásokat, mivel ugyanazokat az alkatrészeket és szerszámokat használják különböző mérőeszközökön, javítva a hatékonyságot és csökkentve a szervizelés során előforduló esetleges hibákat. A kivehető mechanizmus lehetővé teszi a technikusok számára, hogy gyorsan diagnosztizálják és kezeljék a problémákat, míg az alkatrészek egyetemessége csökkenti a speciális képzés szükségességét. A mérő kialakítása támogatja a prediktív karbantartási gyakorlatokat is, lehetővé téve a közművek számára, hogy a javításokat a várható kopási minták alapján ütemezzék be, nem pedig a reaktív meghibásodások alapján, ami meghosszabbítja a berendezés élettartamát. Ezen tervezési jellemzők révén a Ningbo Water Cube Instrument Technology Co., Ltd. olyan megoldást kínál, amely csökkenti az üzemeltetési költségeket és biztosítja a folyamatos, pontos mérést nagyméretű vízhálózatokban.
A DN400-600 vízszintes eltávolítható vízmérő működési megbízhatóságát szabványosított alkatrészek és univerzális tervezési elvek biztosítják. A Ningbo Water Cube Instrument Technology Co., Ltd. gondoskodik arról, hogy minden egyes mérőmechanizmus állandó kalibrációt és teljesítményt tartson fenn a különböző telepítéseknél. A szabványosítás csökkenti a mérési leolvasások eltéréseit, biztosítva a vízfogyasztás pontos nyomon követését és számlázását az önkormányzati és ipari alkalmazásokban. Az univerzális mechanizmus minimálisra csökkenti a működési hibák valószínűségét, mivel a cserealkatrészek könnyen elérhetőek és kompatibilisek több mérőműszerrel. A rotorok, a járókerekek és a mágneses tengelykapcsolók precíziós tervezése minimális kopást biztosít, csökkentve a teljesítmény időbeli romlásának kockázatát. Ezen túlmenően a szabványos kialakítás lehetővé teszi a könnyebb minőségellenőrzést a gyártás és a rutinellenőrzési folyamatok során, biztosítva, hogy minden mérő megfeleljen a szigorú teljesítmény szabványoknak. A Ningbo Water Cube Instrument Technology Co., Ltd. az univerzalitás és a robusztus felépítés kombinálásával növeli a vízellátó rendszerek megbízhatóságát és csökkenti a működési kockázatot.
A DN400-600 vízszintes kivehető vízmérő mérőmechanizmusának univerzálissága hosszú távon jelentős előnyöket biztosít a víziközművek számára. A Ningbo Water Cube Instrument Technology Co., Ltd. úgy tervezte meg a mérőt, hogy csökkentse a készletköltségeket, ésszerűsítse a karbantartást és biztosítsa a folyamatos működési teljesítményt. A szabványos komponensek és a moduláris felépítés lehetővé teszi a közművek számára az infrastruktúra hatékony méretezését, ugyanazt a mechanizmust alkalmazva több telepítésen áttervezés vagy további képzési követelmények nélkül. A karbantartás kiszámíthatóbbá és költséghatékonyabbá válik, míg a jó minőségű alkatrészek hosszú élettartama csökkenti a csere gyakoriságát. Az univerzális mérőmechanizmus a rendszer megbízhatóságát is javítja, pontos nyomon követést és hatékonyabb erőforrás-gazdálkodást tesz lehetővé. A Ningbo Water Cube Instrument Technology Co., Ltd. az univerzalitást az alapvető tervezésbe integrálva olyan megoldást kínál, amely támogatja a hatékony, fenntartható vízgazdálkodási stratégiákat, miközben minimalizálja a víziközművek hosszú távú működési és tőkekiadásait.
-
